产品详情

ABB Ability™ EDCS 智能配电云平台是由ABB与微软公司联合开发,旨在帮助客户随时随地了解电气设备运行状况,远程监控、优化和控制,实现高效电能云管理。

根据需求和应用场合,用户可以选择三种连接方式:嵌入式、外挂式和万能式,将智能化元件便捷地连接到云平台上,实现与Emax 2(必须配置Ekip Com Hub模块)共享数据,或通过Modbus RS-485、Modbus TCP、Ekip Link等通讯协议与Ekip E-Hub共享数据。或通过Ekip Up模块(必须配置Ekip Com Hub模块)将非ABB的开关设备连接至云端。

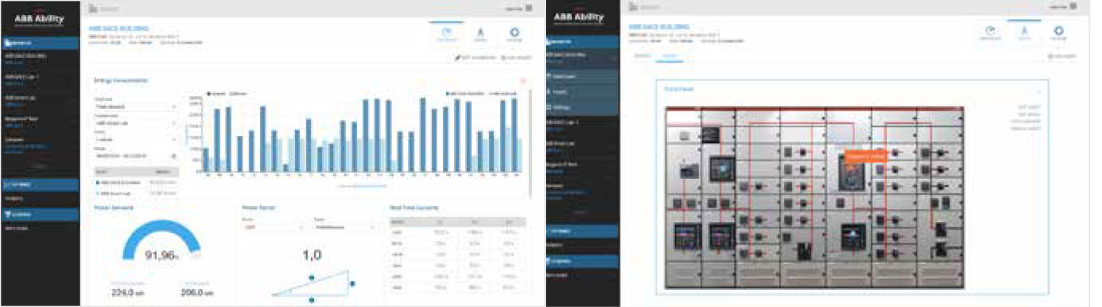

用户可以在任何时候和地点通过智能手机、平板电脑或个人电脑登录Web网页,访问ABB预置的工作界面-云平台,可以实现多个站点同步实时监测,对不同设备的性能进行横向对比。根据用户访问级别,提供数据报告。




采用Ekip Com Hub模块的嵌入式方案

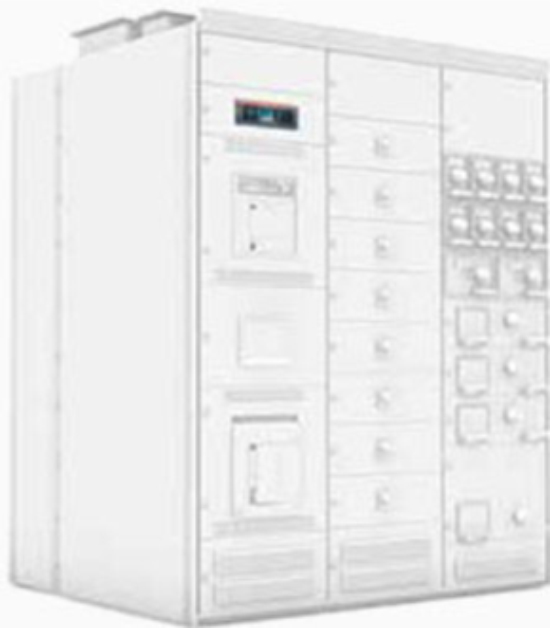

Emax 2装配全新的Ekip Com Hub模块后,可以将整个配电柜连接至云端。只需将Ekip Com Hub通讯模块插入到Emax 2本体上,并连接至互联网。




采用Ekip Com E-Hub模块的外挂式方案

Ekip Com E-Hub模块可安装在DIN导轨上,用于采集整个系统的数据。此外,还可以连接各种传感器,通过模拟和数字I/O接口监测环境参数(温度、水、气体)。也可选择WiFi或GPRS模块实现无线连接。




ABB在低压配电领域推出了许多技术创新,在简易性和性能方面设定了新标杆。

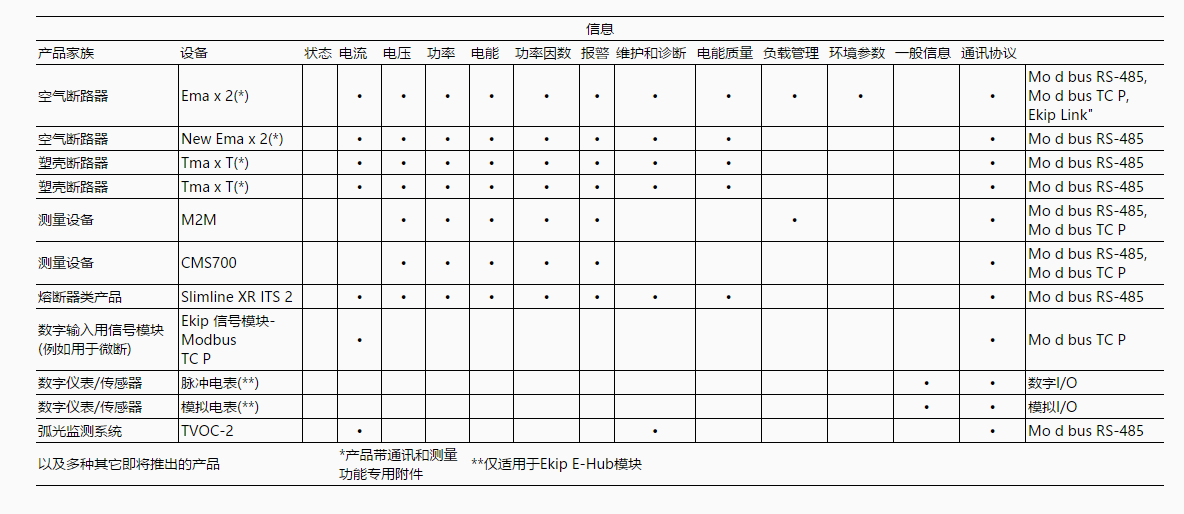

ABB Ability™ EDCS可以采集安装在低压配电系统的ABB产品的相关信息。

这些产品可以便捷地连接到云平台,实现与Emax 2(必须装配Ekip Com Hub模块)共享数据,或通过Modbus RS-485、Modbus TCP、Ekip Link通讯协议与Ekip Com E-Hub共享数据。






Ekip Up模块

Ekip Up 是全新的数字化馈线保护中继器,即插即用的创新功能可以实现与所有开关设备的连接,实现常规电气设备与云平台的连接,实现对电气系统的测量、保护和控制。 用户通过在Ekip Up装置上配置Ekip Com Hub模块就可以实现将任何的开关设备连接到ABB云平台,实现无缝链接。

该种专用的盒式通讯模块只需插入接线盒,再使用外部路由器连接到云平台。通过即插即用,

可以直接连接的设备:

空气断路器

塑壳断路器

微型断路器

计量设备

开关和熔断器

防电弧设备

软起动器

低压或中压继电器





系统升级

10分钟内即可实现设备与云平台的连接

化繁为简

与其他类似的解决方案相比, ABB Ability™ EDCS对硬件的需求减少60%;
ABB Ability™ EDCS的集成式架构可以节省布线和连接时间,大大简化设备的系统集成。

与服务

- ABB Ability™ EDCS授权账户
提供针对单一站点固定周期的监测、优化和控制权限。可允许多个用户的同时访问。

调试软件

- Ekip Connect3.0
可免费下载的调试和配置软件

即插即用

仅需插接即可将设备连接至云端,通过Ekip Connect软件自动扫描设备,几分钟即可完成系统配置。
